Мембранный клапан PVDF фланцевый для агрессивных сред. Клапан мембранный pvdf сделан из фторопласта-2 (он же PVDF) является химически стойкой запорной арматурой. Клапан pvdf соединяется фланцевым способом. Мембранный клапан pvdf имеются в диаметрах 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм. Рабочее давление фланцевого мембранного клапана пвдф до 10 атмосфер.

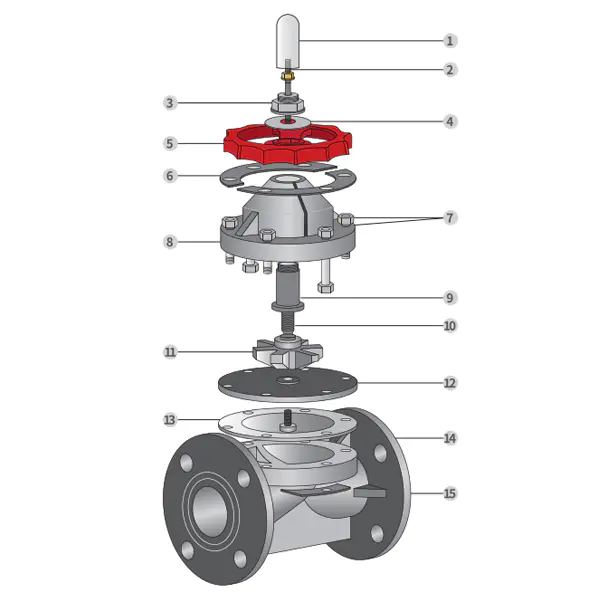

Схема сборки мембранного клапана PVDF
| Номер детали | Название материала |
|---|---|
| 1 | Ограничитель покрытия AS |
| 2 | Шпилька стальная, нержавеющая сталь |
| 3 | Компрессионная гайка FRPP |
| 4 | Шайба FRPP |
| 5 | Маховик |
| 6 | Верхняя прижимная пластина из стали, нержавеющая сталь |
| 7 | Набор прижимных болтов и гаек, нержавеющей стали |
| 8 | Крышка клапана PVDF |
| 9 | Гайка штока клапана |
| 10 | Стальной шток клапана, нержавеющая сталь |
| 11 | Клапанная пластина PVDF |
| 12 | Амортизирующая пленка FPM |
| 13 | Диафрагма PFA |
| 14 | Корпус клапана PVDF |
| 15 | Нижняя прижимная пластина, нержавеющая сталь |
