Тройник 90° pvdf он же тройник пвдф равнопроходной предназначены для соединения труб пвдф, фитингов пвдф . Тройник 90° pvdf сделан из фторопласта-2 он же PVDF - этот материал является химически стойким.
Тройник 90 градусов PVDF соединяется с трубой или патрубками других фитингов PVDF раструбным способом.
Тройники 90 градусов pvdf для раструбной сварки выпускается в диаметрах 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм с рабочим давление 16 атмосфер (PN16) и тройники PVDF d75 мм, d90 мм и d110 мм с рабочим давлением 10 атмосфер (PN10).
Свыше 110го диаметра трубы PVDF и тройники PVDF соединяются в стык, с помощью стыкового сварочного аппарата.

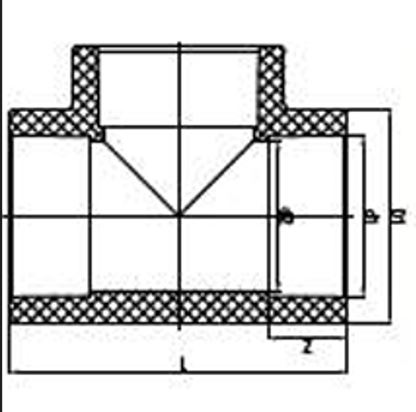

| Наименование | D1 | d1 | d2 | L | Z |
|---|---|---|---|---|---|
| Тройник 90° PVDF d20, PN16, раструбная сварка | 26 | 20 | 16 | 33 | 15 |
| Тройник 90° PVDF d25, PN16, раструбная сварка | 31 | 25 | 20 | 39 | 18 |
| Тройник 90° PVDF d32, PN16, раструбная сварка | 39 | 32 | 26 | 43 | 20 |
| Тройник 90° PVDF d40, PN16, раструбная сварка | 51 | 40 | 34 | 48 | 22 |
| Тройник 90° PVDF d50, PN16, раструбная сварка | 64 | 50 | 44 | 54 | 25 |
| Тройник 90° PVDF d63, PN16, раструбная сварка | 81 | 63 | 56 | 60 | 28 |
| Тройник 90° PVDF d75, PN16, раструбная сварка | 93 | 75 | 67 | 70 | 31 |
| Тройник 90° PVDF d90, PN16, раструбная сварка | 112 | 90 | 80 | 81 | 35 |
| Тройник 90° PVDF d110, PN16, раструбная сварка | 134 | 110 | 100 | 96 | 41 |
Первые в России производим PVDF трубы и фитинги
